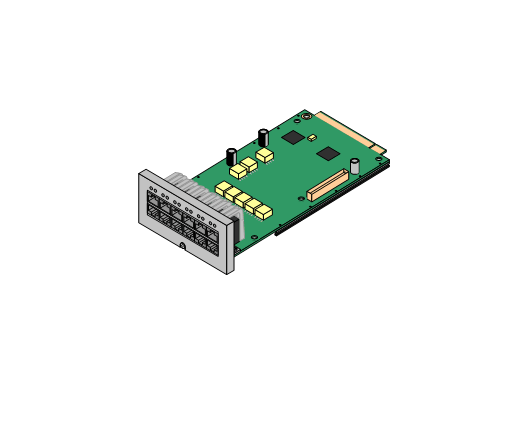

AVAYA IP OFFICE DS 8 CARD

AVAYA IP OFFICE DS 8 CARD

. پشتیبانی می‌کند
ارائه 8 پورت DS برای تلفن‌های دیجیتال Avaya DS‌(به جز سری 3800).

• حداکثر در هر واحد کنترل:

• DS8: 3 عدد در هر واحد کنترل. فقط توسط واحدهای کنترل IP500 V2 پشتیبانی می‌شود.

• DS8A: 4 عدد در هر واحد کنترل. پشتیبانی شده توسط واحدهای کنترل IP500 V2 و IP500 V2A.

• پشتیبانی از کارت ترانک IP500: ✓ 1.

• حالت‌های آفیس IP: در همه حالت‌ها پشتیبانی می‌شود.

نوع پورت Phone 8 Card‌/ پورت‌ها Phone 8 Card/ ویژگی‌ها Phone 8 Card:

ایستگاه رقمی

1 تا 8

پورت‌های DS را برای تلفن‌های دیجیتال پشتیبانی شده Avaya DS فراهم می‌کند.

ال ای دی‌ها
• چشمک زن سبز = تلفن شناسایی شد.

• سبز روشن = تلفن فعال است.

• LED1 همچنین برای وضعیت کارت پایه استفاده می‌شود:

• قرمز روشن = خطا/ پشتیبانی نمی‌شود.

•فلاش آهسته قرمز = مقداردهی اولیه.

• فلاش قرمز هر 5 ثانیه = کارت خوب است.

•فلاش سریع قرمز = خاموش شدن سیستم.

IP500 Digital Station

پورت‌های کارت ترانک اختیاری

9 تا 12

کارت را می‌توان با یک کارت دختر صندوق عقب از هر نوع نصب کرد. سپس کارت ترانک از پورت‌های 9 تا 12 روی کارت پایه برای اتصالات ترانک خود استفاده می‌کند.

LED‌های پورت
استفاده از LED بستگی به نوع کارت دختر نصب شده روی کارت پایه دارد:

• LED 9 برای وضعیت کارت دختر نیز استفاده می‌‌شود.

• روشن قرمز = خطا

• فلاش آهسته قرمز = مقداردهی اولیه.

• فلاش قرمز هر 5 ثانیه = کارت خوب است.

•فلاش سریع قرمز = خاموش شدن سیستم.

کارت آنالوگ

•سبز روشن = خط متصل به پورت اما بیکار.

•چشمک سبز = خط در حال استفاده.

کارت PRI

•خاموش = تنه وجود ندارد.

• سبز در = تنه حاضر.

•چشمک سبز = تنه در حال استفاده.

•فلاش سریع قرمز/سبز (درگاه 9) یا فلاش سریع سبز (پورت 10) = سیگنال هشدار دهنده‌(AIS) از انتهای راه دور صندوق عقب.

• قرمز با سبز چشمک زدن (درگاه 9) یا سبز چشمک زدن (پورت 10) = پورت در حالت حلقه بک‌‌(تنظیم از طریق IP Office System Monitor).

کارت BRI

•خاموش = تنه وجود ندارد.

• سبز در = تنه حاضر.

•چشمک سبز = تنه در حال استفاده.

نام‌/‌توضیحات‌/‌کد SAP:

IPO IP500 EXTN Card DGTL STA 8A

IP Office 500 Extension Card Digital Station 8

700514857

IPO IP500 EXTN Card DGTL STA 8A TAA

” نوع مطابق با قانون موافقت نامه‌های تجاری.

700514868

IPO IP500 EXTN Card DGTL STA 8

IP Office 500 Extension Card Digital Station 8

700417330

IPO IP500 EXTN Card DGTL STA 8 TAA

” نوع مطابق با قانون موافقت نامه‌های تجاری.

700501512
