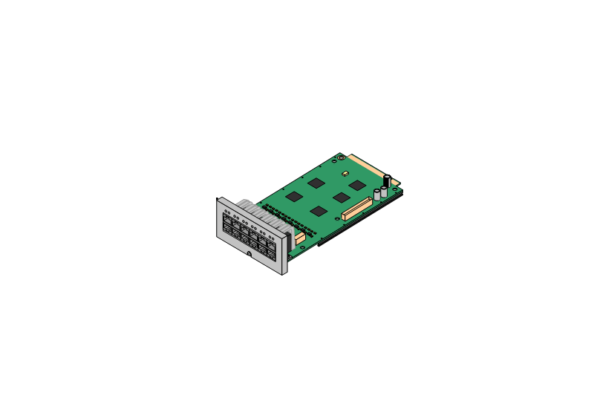

AVAYA IP OFFICE PHONE 2 CARD

AVAYA IP OFFICE PHONE 2 CARD

کارت داخلی آنالوگ دو پورت

کارت IP OFFICE PHONE 2 پشتیبانی می‌کند
بسته به نوع کارت، 8 یا 2 پورت تلفن آنالوگ را ارائه می‌دهد.

• حداکثر در هر واحد کنترل: 4.

• پشتیبانی از کارت ورودی IP500: ✓ 1.

• حالت‌های آفیس IP: در همه حالت‌ها پشتیبانی می‌شود.

نوع پورت‌/‌پورت‌ها‌/‌امکانات

تلفن آنالوگ کارت IP OFFICE PHONE 2

1 تا 8

• از حالت‌های ICLID DTMFA، DTMFC، DTMFD، FSK و UK20 پشتیبانی می‌کند.

• REN 2‌(1 برای دستگاه زنگ خارجی).

جریان خاموش: 25 میلی آمپر

•ولتاژ حلقه: 40 ولت.

•در نظر گرفته شده برای اتصال به تلفن‌های آنالوگ دو سیمه، درگاه‌ها فاقد خازن زنگ هستند. برای اتصال به تلفن‌های آنالوگ 4 سیم، اتصال باید از طریق یک سوکت اصلی با خازن‌های زنگی باشد.

•در‌صورت نصب کارت ترانک آنالوگ، برای Phone 8 در هنگام قطع برق، درگاه داخلی 8 به پورت ترانک آنالوگ 12 متصل می‌شود.

LED‌های پورت
•هیچ LED وضعیت برای افزونه‌های تلفن آنالوگ استفاده نمی‌شود.

• LED1 همچنین برای وضعیت کارت پایه استفاده می‌شود:

• قرمز روشن = خطا/ پشتیبانی نمی‌شود.

•فلاش آهسته قرمز = مقداردهی اولیه.

• فلاش قرمز هر 5 ثانیه = کارت خوب است.

•فلاش سریع قرمز = خاموش شدن سیستم.

کارت داخلی آنالوگ دو پورت

پورت‌های کارت ترانک اختیاری کارت IP OFFICE PHONE 2

9 تا 12

کارت را می‌توان با یک کارت دختر صندوق عقب از هر نوع نصب کرد. سپس کارت ترانک از پورت‌های 9 تا 12 روی کارت پایه برای اتصالات ترانک خود استفاده می‌کند.

LED های پورت
استفاده از LED بستگی به نوع کارت دختر نصب شده روی کارت پایه دارد:

• LED 9 همچنین برای وضعیت کارت دختر استفاده می‌شود.

•روشن قرمز = خطا

•فلاش آهسته قرمز = مقداردهی اولیه.

• فلاش قرمز هر 5 ثانیه = کارت خوب است.

•فلاش سریع قرمز = خاموش شدن سیستم.

کارت آنالوگ

•سبز روشن = خط متصل به پورت اما بیکار.

•چشمک سبز = خط در حال استفاده.

کارت PRI

•خاموش = تنه وجود ندارد.

• سبز در = تنه حاضر.

•چشمک سبز = تنه در حال استفاده.

•فلاش سریع قرمز/سبز (درگاه 9) یا فلاش سریع سبز (پورت 10) = سیگنال هشدار دهنده(AIS) از انتهای راه دور صندوق عقب.

• قرمز با سبز چشمک زدن(درگاه 9) یا سبز چشمک زدن‌(پورت 10) = پورت در حالت Loopback‌(تنظیم از طریق IP Office System Monitor).

کارت BRI

•خاموش = تنه وجود ندارد.

• سبز در = تنه حاضر.

•چشمک سبز = تنه در حال استفاده.
